2025年，东莞某机器人关节测试实验室，一台刚装配完的协作机器人肘关节在带载运行时突然剧烈抖动，电流波形显示相电流峰值达到了设计值的2.5倍，而母线电压却稳如磐石。调试工程师盯着示波器上的三条曲线，足足看了半小时，才在一条隐藏的关系中找到了元凶——力矩常数标定偏差，让电机在目标力矩下索取了远超预期的相电流。

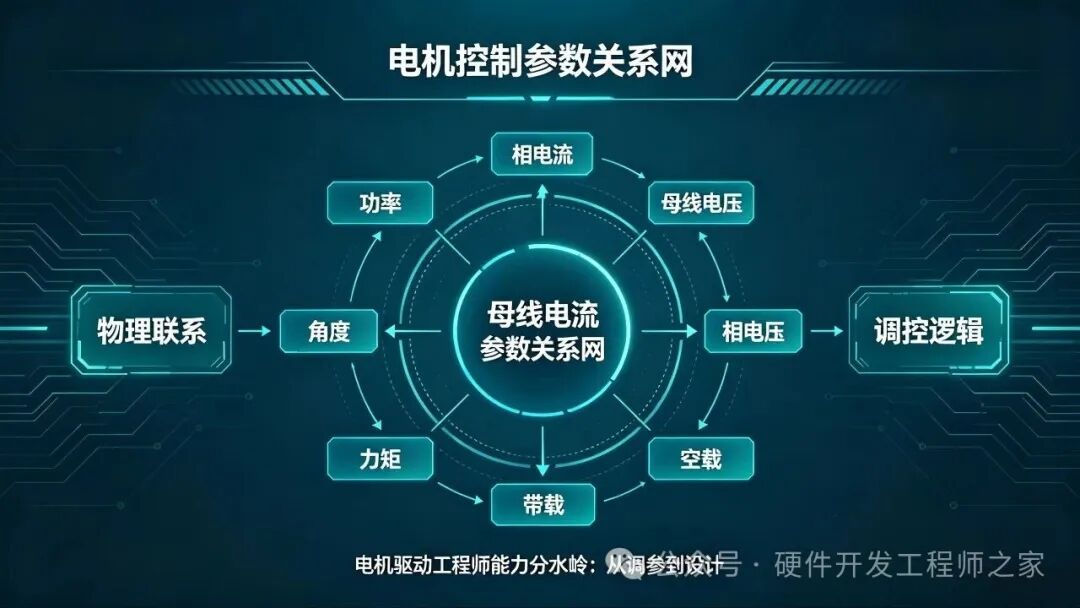

在电机控制的世界里，母线电流、相电流、母线电压、相电压、空载、带载、力矩、转速、角度、功率——这些参数如同一张精密的“关系网”，牵一发而动全身。理解它们之间的物理联系与调控逻辑，是电机驱动工程师从“会调参”走向“会设计”的分水岭。
本文将从工程视角，系统梳理这些核心参数的相互映射关系，并给出一个机器人关节电机的完整调试案例，还原“参数→性能”的闭环逻辑。
在深入案例之前，先明确十个参数的物理意义与测量位置：
这些参数之间的逻辑，可以用两个基本守恒定律串联：

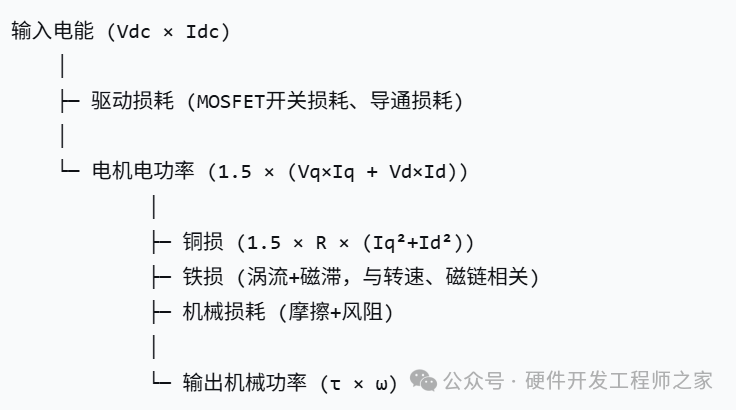

能量守恒：输入的直流电功率（Vdc × Idc）≈ 输出的机械功率（τ × ω）+ 损耗（铜损、铁损、机械损耗、驱动损耗）
力矩-电流线性关系：对于永磁同步电机（PMSM），电磁转矩 τ ≈ 1.5 × p × ψf × Iq（其中p为极对数，ψf为永磁磁链，Iq为转矩电流分量）——即力矩与相电流的转矩分量成正比。
下面逐一拆解各参数间的映射关系。
永磁同步电机的反电动势与转速成正比：E = ke × n（ke为反电动势常数）。当电机旋转时，绕组产生的反电动势会抵消外加电压。要实现电流流动并产生力矩，外加相电压必须高于反电动势。
关键关系：最高转速受限于母线电压。理论上，在方波控制下，最高转速 nmax ≈ (Vdc / ke)。对于FOC控制，由于调制比限制，实际可达转速约为 0.95 × Vdc / ke。
工程案例：某机器人关节电机ke=5 V/krpm，采用48V母线，理论最高转速约 48/5 = 9.6 krpm。实际FOC控制下，最高稳定转速约 9 krpm。如果客户要求12 krpm，要么提高母线电压至60V以上，要么降低反电动势常数（减小匝数，但会牺牲低频力矩）。
对于表贴式PMSM（Ld≈Lq），电磁转矩 τ = 1.5 × p × ψf × Iq = Kt × Iq，其中Kt为力矩常数（Nm/A）。这意味着力矩与相电流的转矩分量Iq成正比，与转速无关（忽略摩擦）。
工程关系：
空载时，Iq≈0，仅需克服摩擦和风阻，相电流很小。
带载时，Iq ≈ τ_target / Kt，相电流随负载线性增加。
堵转时，转速为0，反电动势为0，施加较小电压就能产生大电流，易导致过热。
重要区别：母线电流Idc与相电流Iph不是简单的1:1关系。在FOC控制下，三相电流经过Park变换得到Id、Iq。母线电流与相电流的关系取决于功率因数、PWM调制方式及电机状态。一般地，Idc ≈ 1.5 × (Iq² + Id²)⁰·⁵ × (占空比调制因子)？更准确的近似：忽略损耗时，输入电功率 Vdc×Idc = 1.5×(Vq×Iq + Vd×Id)。当Id≈0时，Idc ≈ 1.5×Iq× (Vq/Vdc)。由于Vq近似等于反电动势+电阻压降，因此Idc一般小于相电流峰值。
空载时，电机只需克服自身的摩擦转矩（Tf）和风阻转矩（Tw）。此时：
Iq_small ≈ Tf / Kt
相电流较小，但仍有励磁分量Id（通常为0或负值用于弱磁）
转速可达到最高，母线电流很小（仅维持损耗）
输入功率主要用于铜损、铁损和机械损耗
实测数据：某机器人关节电机（额定转矩5Nm，Kt=0.2 Nm/A）空载4000rpm时，母线电流仅0.5A，相电流有效值约0.3A，输入功率约24W。
带载时，负载转矩TL施加到输出轴。稳态时，电磁转矩 τ = TL + Tf + Tw。因此：
Iq = τ / Kt 显著增大
相电流有效值随负载线性增加
转速会略微下降（取决于速度环调节器）
母线电流 Idc ≈ (τ×ω + 损耗) / Vdc 也随负载增大
关键点：在速度闭环控制下，当负载增加，转速会瞬时下降，速度环会增大Iq指令，从而提升转矩以维持转速。这就是恒速调节的原理。
电动状态：电能→机械能，Vdc×Idc > τ×ω
发电状态：机械能→电能（如制动下坡），τ×ω 为负，电流反向回馈母线（需制动电阻或能量回馈单元）
功率因数：对于PMSM，当Id=0控制时，功率因数 cosφ 随负载增大而提高，满载时可接近0.95以上。
角度θ 是电机控制的核心参考。对于FOC，需要通过角度实时计算sinθ、cosθ，将静止坐标系下的三相电流变换到与转子同步的旋转坐标系（dq轴）。如果角度有误差：
电流矢量方向偏离最佳励磁方向，导致力矩系数下降（同样的Iq产生更小的τ）
效率降低，甚至引起失控
工程实践：编码器安装偏差1°电角度，可能导致5-10%的力矩损失。因此，电机出厂前必须进行角度自校准（如通过注入高频信号或旋转辨识）。
电机控制的本质是通过调节相电压的幅值和相位，控制相电流的dq分量，从而独立调节转矩（Iq）和磁链（Id）。
目标：让实际Iq、Id快速跟随指令值。调节器通常为PI，输出为Vq、Vd指令，经过反Park变换和SVPWM生成三相占空比。
带宽：通常设为1-2 kHz，响应时间<1ms。
影响：电流环性能直接决定转矩响应的快速性和抗扰动能力。
目标：让实际转速跟随指令值。速度环输出为Iq指令（转矩指令）。调节器常采用PI + 前馈（负载观测器）。
带宽：一般几十到几百Hz，远低于电流环。
影响：速度环决定了恒速运行的稳定性。
目标：让转子角度跟随目标角度。输出为速度指令。用于伺服定位和机器人关节位置控制。
带宽：几Hz到几十Hz。
影响：决定定位精度和轨迹跟踪性能。
当转速接近电压极限时，通过施加负Id（去磁电流），抵消部分永磁磁链，降低反电动势，从而允许更高转速。代价是相同Iq下力矩下降，且效率降低。
背景：一台7轴协作机器人，肘关节电机参数：额定转速2000rpm，额定转矩20Nm，Kt=0.5 Nm/A，ke=10 V/krpm，母线电压48V，编码器17位绝对值。
目标：实现0-1500rpm恒转矩运行，带载10Nm时速度波动<±5rpm。
上电，执行角度自校准，获得编码器零点偏移。
空载运行至1500rpm，记录母线电压48V，母线电流1.2A，相电流有效值0.8A，Iq≈1.5A（计算值）。此时电机输出转矩约0.75Nm（摩擦+风阻）。
验证反电动势：计算理论反电动势峰值 = ke×n = 10×1.5 = 15V。母线电压48V，SVPWM最大输出相电压基波幅值约 48/√3 ≈ 27.7V，有足够余量，无需弱磁。
注入阶跃Iq指令（如5A），观测实际Iq响应。调整PI参数使上升时间<0.5ms，超调<5%。
实测电流环带宽约1.2kHz，满足要求。
速度指令阶跃500rpm，观测响应。调整速度环PI，使超调<10%，稳定时间<50ms。
加载10Nm负载（通过另一台电机对拖），观测速度跌落。速度环自动增大Iq至约20A（τ/Kt=10/0.5=20A），实测母线电流升至约15A，相电流有效值约22A。转速稳定在1500±3rpm，满足要求。
堵转测试：机械锁定转子，施加最大允许Iq=40A（电机峰值电流）。此时τ=20Nm，母线电流升至35A，相电流有效值约45A。电机温升在30秒内达120℃，触发过温保护。验证了热模型和过流保护阈值。
在调试中曾出现带载时电流振荡。用示波器抓取U相电流波形，发现PWM周期内电流采样点正好处于开关噪声尖峰处，导致采样值跳动。解决：将ADC采样触发点移至PWM中心点（开关管稳定导通时刻），振荡消失。
误区1：认为母线电流等于相电流有效值
纠正：母线电流是直流侧电流，相电流是交流。在FOC且Id=0时，母线电流 ≈ 1.5×Iq×（Vq/Vdc）。例如Iq=20A，Vq≈20V，Vdc=48V，则母线电流≈12.5A，而相电流有效值≈20A。两者不相等。
误区2：空载电流大就是电机有问题
纠正：空载电流主要消耗在铁损（磁滞、涡流）和机械损耗上。高速电机空载电流可能达额定电流的30%以上，属于正常。
误区3：力矩常数Kt永远不变
纠正：Kt受温度影响（永磁体高温退磁，Kt下降），且在大电流下可能存在磁饱和，Kt会非线性下降。设计时应预留20%余量。
误区4：角度偏差只影响效率，不影响安全
纠正：严重角度偏差会导致电流失控，甚至飞车。编码器安装必须保证机械对位准确，并执行软件校准。
其中：
τ = 1.5 × p × (ψf × Iq + (Ld-Lq) × Id × Iq)
ω = (Vq - R×Iq) / (p×ψf) (稳态近似)
n = 60×ω/(2π)
Vph_max ≈ Vdc / √3 (SVPWM线性调制区)
理解这张图，就掌握了电机控制调试的“任督二脉”。无论是调整电流环参数以抑制振荡，还是设计弱磁曲线以提升最高转速，或是分析带载能力不足的原因——都可以回到这些基本关系中找到答案。
当你的机器人关节在带载下平稳运行，当电流波形干净利落，当力矩与指令精准对应——那些在控制器中实时计算的Iq、Id，在PWM中合成的相电压，在编码器中断中读取的角度，都在无声地诉说着一个事实：你不仅会调参数，更懂参数背后的物理。
下一次调试时，不妨先问自己：我需要改变的是哪个参数？它会影响哪条物理链？又会如何传导到其他参数？当你能用这些关系解释每一个波形，你就不再是“调参工”，而是真正的电机控制工程师。
