机器人的"超级肌肉"：高功率密度无刷同步电机如何驱动新一代动力革命

前言：机器人的"力量困境"

2026年4月，北京亦庄的半程马拉松赛道上，一幕戏剧性场景引发了行业深思：部分机器人开跑几公里后，步伐踉跄，最终因"关节过热"无奈退赛；而夺冠的荣耀"闪电"机器人，在完成21公里后，其关键关节摸上去"手感接近常温"。

同一天，宇树科技H1人形机器人在测试中跑出10米/秒的峰值速度，无限逼近博尔特10.44米/秒的人类短跑极限。

这两件事背后，指向同一个核心技术命题： 高功率密度直流无刷同步电机 ——它是机器人从"能走"到"善跑"、从"实验室展品"到"产业劳动者"的关键引擎。

本文将深入解析这项技术的核心原理、三大技术路线、散热革命、应用全景与产业格局，揭示机器人"超级肌肉"背后的精密工程逻辑。

一、核心原理：为什么机器人需要"爆发式"电机？

1.1 机器人的"肌肉"本质

电机的核心功能是将电能转化为机械能，在机器人中扮演着"肌肉"的角色。关节电机约占总成本的20%-35%，直接决定了机器人的运动精度、稳定性与负载能力。

人形机器人对电机的核心要求 ：

1.2 "爆发式"的含义

人形机器人在执行跳跃、快速转向、应急制动等动态动作时，关节驱动电机的瞬时功率需求可达持续功率的2-5倍。这就是"爆发式"高功率密度的核心含义。

典型场景的功率需求 ：

• 静止行走：单关节约50-100W
• 快速奔跑（7m/s）：单关节约500-1000W
• 跳跃腾空：单关节瞬时功率可达2-5kW
• 宇树H1加速至10m/s：2.5秒内，全身关节爆发总功率超12kW

1.3 直流无刷同步电机的工作原理

直流无刷同步电机（BLDC/PMSM）的核心原理是：通过定子绕组产生旋转磁场，驱动转子永磁体同步旋转，靠电子换向替代传统机械电刷。

关键结构 ：
- 定子 ：0.1-0.3mm超薄硅钢片叠压+三相绕组，通入交变电流产生旋转磁场
- 转子 ：高磁能积钕铁硼永磁体（N50/N52），提供恒定磁场
- 位置传感器 ：霍尔传感器或绝对值编码器，实时反馈转子磁极位置
- 电子换向电路 ：三相全桥逆变电路，根据位置信号控制功率器件通断

核心优势 ：
- 无电刷磨损，寿命远超有刷电机（10000-20000小时 vs 2000-3000小时）
- 高效率（>90%），低噪声（<45dB）
- 精准控制（FOC磁场定向控制，转矩脉动<1%）

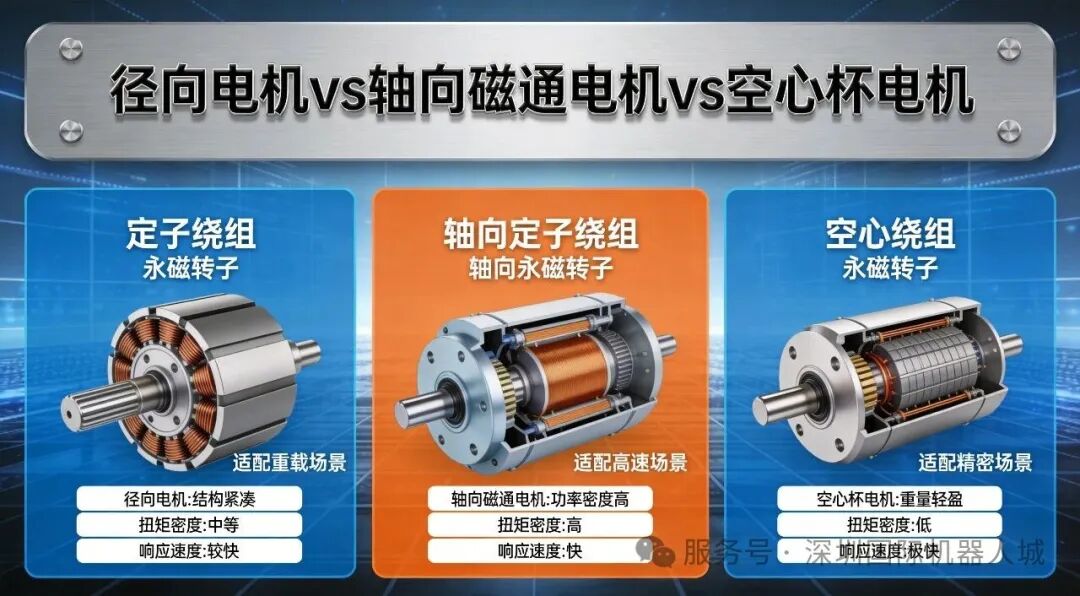

二、三大技术路线：径向、轴向与空心杯

当前机器人关节电机领域，三条技术路线并存，各有侧重。

2.1 径向磁通电机（传统主流）

结构特点 ：定子和转子呈圆筒状同心排列，磁场沿径向穿过气隙，这是最经典的电机拓扑。

核心技术演进 ：

扁线绕组革命

传统圆线电机内部铜线是圆形的，排列后中间有很多缝隙，槽满率仅40%-45%。扁线技术把铜线做成方形"铜条"，像砌墙砖块一样严丝合缝，槽满率提升至60%以上。

• 槽满率提升40%以上
• 体积缩减30%，扭矩提升超50%
• 2025年中国新能源汽车扁线电机渗透率已超77%，技术溢出至机器人领域

发卡绕组（Hairpin Winding）

矩形截面扁线的铜填充率可达60%以上，配合不等距多层设计（6-10层），AC/DC铜损比从传统的1.3-1.5降至1.15，显著降低高频损耗。

代表产品与参数 ：

优势 ：技术成熟、产业链完善、成本可控局限 ：径向结构占用轴向空间大，与减速器只能串联布局

2.2 轴向磁通电机（下一代方案）

结构特点 ：定转子沿轴向排布成盘式结构，磁场方向与旋转轴平行，形似"电磁三明治"。

核心优势 ：

革命性意义 ：轴向磁通电机的扁平化结构天然具备与减速器同轴嵌套的几何优势，将关节模组轴向长度压缩至传统方案的55%，重量降低40%，功率密度反而提升3倍。

代表产品 ：

• 科盟创新

  ：全球首创轴向磁通电机与谐波减速器的毫米级同轴集成，扭矩密度80 N·m/kg，峰值扭矩200 N·m，重量仅2.5kg

• 璇玑动力

  ：扭矩密度达240 N·m/kg，较传统电机体积减少30%

• 小象电动

  ：扭矩密度40 N·m/kg，定位"下一代高效动力解决方案"

• 特斯拉Optimus

  ：探索应用轴向磁通电机，扭矩密度约30 N·m/kg

关键技术突破 ：

油水复合冷却

中豪电动专利技术：外壳环形水路+内腔油浸双重冷却架构，实验数据显示油冷方案比纯水冷方案最高温度低15-20°C。

SMC定子一体化压铸

采用软磁复合材料（SMC）压铸工艺，铜铁等金属材料用量减少约50%，制造能耗降低15%，标准化率突破80%，生产效率提升30%。

四层扁线分布绕技术

时代智能AMDS系统实现9000 N·m轮边峰值扭矩和500 kW峰值功率，功率密度达4.5 kW/kg，比径向电机高80%。

挑战 ：量产成本仍是径向电机的1.5-2倍，预计2027年前后成本向径向电机靠拢

2.3 空心杯电机（精密专配）

结构特点 ：彻底取消电枢绕组的支撑铁芯与齿槽结构，将电枢绕组制成自支撑的杯形结构。

核心优势 ：- 转子惯量较传统铁芯电机降低90%以上- 机电时间常数<10ms，高端型号低至1ms- 彻底消除齿槽转矩，力矩波动<1.5%- 同功率下体积、重量降低50%

应用场景 ：灵巧手手指、腕关节、脚踝等精密关节

代表产品 ：- 贝丰科技10mm外径电机，功率密度7.13W/cm³，世界新标杆- 方正电机空心杯电机，最高转速15万转/分钟，重量仅25g，定位误差±0.008mm- 兆威机电4mm超微型无刷空心杯电机，行业最小尺寸之一

2.4 新兴技术：谐波磁场电机

原理创新 ：基于"磁场调制效应"，打破传统电机励磁和电枢极对数必须相等的限制，引入转矩放大系数"极比"。

关键突破 ：- 同等条件下转矩密度大幅提升- 低速运行时输出强大转矩，减少对大速比减速器的依赖- 配合轴向磁通结构，轴向尺寸缩减50%

产业化进展 ：- 卧龙电驱谐波磁场电机功率密度突破10kW/kg，获湖北省技术发明一等奖- 恒帅股份已实现部分量产

三、散热革命：从"中暑退赛"到"冷静冲线"

3.1 散热：性能的终极瓶颈

机器人奔跑时，下肢关节电机持续高负荷运转，功率可达2千瓦以上。热量在狭小的关节腔内迅速堆积，几分钟内温度就能突破100℃，导致：
- 永磁体退磁（钕铁硼居里温度约310℃，但150℃时剩磁衰减率已达3%）
- 绝缘老化，短路风险增加
- 扭矩输出断崖式下跌

这就是2026年半马上部分机器人"中暑退赛"的根本原因。

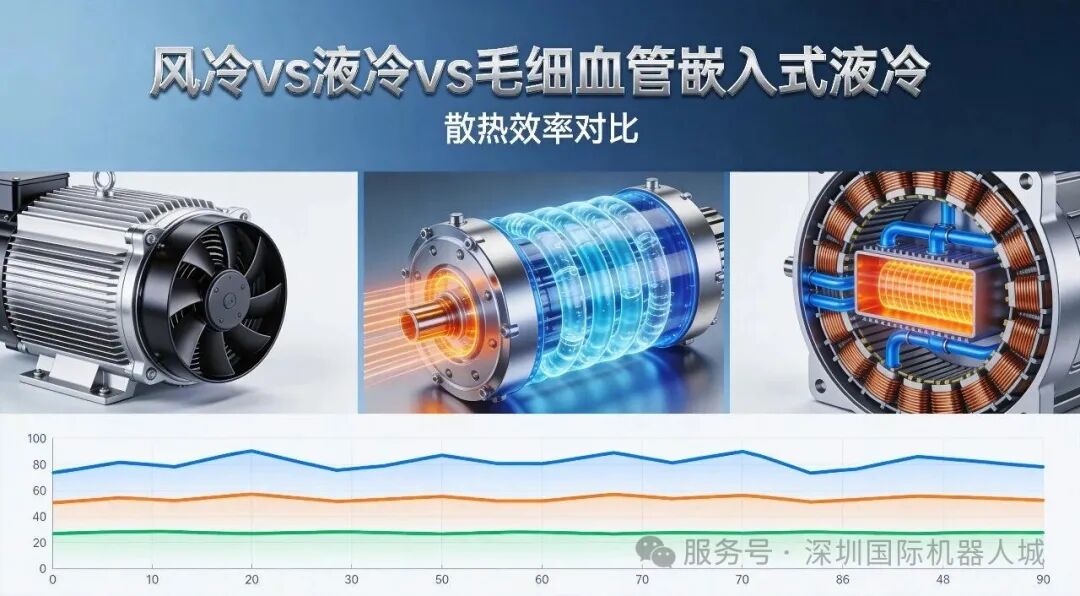

3.2 三代散热技术演进

第一代：风冷散热

• 原理：外部风扇+散热鳍片
• 散热效率：基准
• 局限：对于2kW+的关节电机"杯水车薪"
• 2025年赛事中，甚至需要给机器人关节喷酒精降温

第二代：壳体液冷

• 原理：冷却液在电机外壳流道循环
• 散热效率：风冷的5-8倍
• 局限：热量需从绕组传导至壳体，热阻大，核心区域温度仍偏高

第三代：嵌入式毛细血管液冷

• 原理：直径1.2mm液冷管路直接嵌入电机定子绕组内部，与发热源零距离接触
• 散热效率：传统风冷的10-50倍，换热效率提升470%
• 配套：高速悬浮微泵（华科冷芯HD01系列），转速>2万转/分钟，耐500G冲击

实战验证 ：
- 荣耀"闪电"机器人：全程关节温度稳定在31.5-32℃
- 液冷方案使关节最大持续输出扭矩提升2.5倍
- 2小时负载测试中扭矩保持率100%（风冷方案已衰减至60%以下）

3.3 散热即性能

散热已不再是单纯的"保护"手段，而是"释放性能"的保障。更好的散热意味着：
- 电机可以更长时间维持峰值输出
- 扭矩密度从"瞬时参数"变为"可持续参数"
- 机器人从"短跑选手"变为"马拉松选手"

四、应用全景：从灵巧手到工业产线

4.1 人形机器人关节

人形机器人是高功率密度电机最大的增量市场。主流人形机器人单台需要20-40个关节电机。

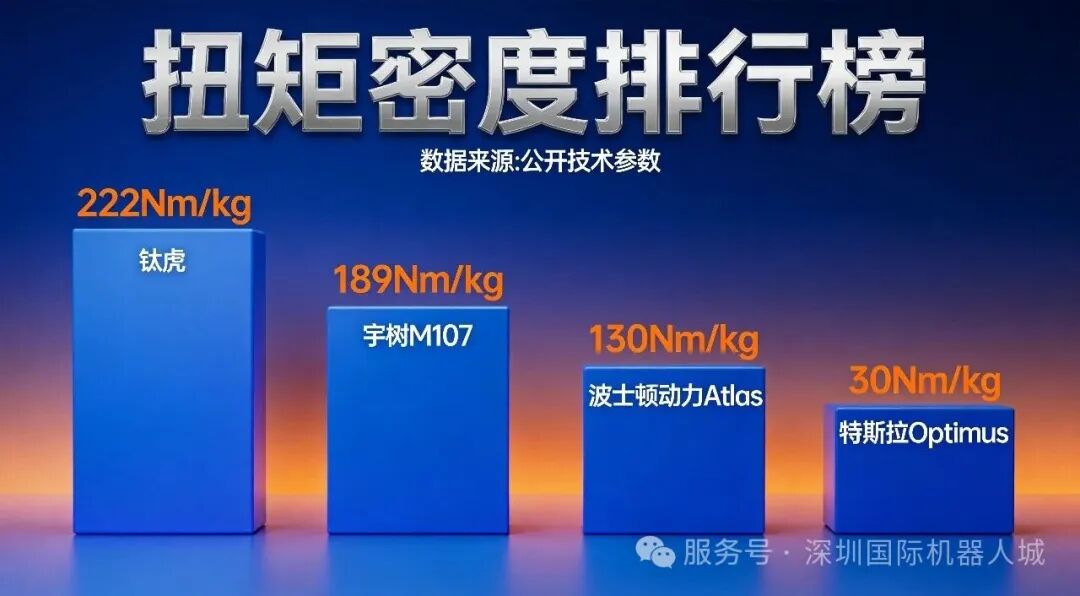

扭矩密度三个梯队 ：

第一梯队（>100 N·m/kg） ：技术前沿，顶尖自研产品
- 钛虎机器人：222 N·m/kg（行业最高）
- 宇树M107：189 N·m/kg（H1/H2系列）
- 意优科技RP系列：114 N·m/kg
- 卧龙电驱：102.85 N·m/kg

第二梯队（30-50 N·m/kg） ：主流趋势，轴向磁通电机聚焦区间
- 星汉动力：40 N·m/kg
- 特斯拉Optimus：30 N·m/kg

第三梯队（15-35 N·m/kg） ：基础通用方案
- 通用无框力矩电机：35 N·m/kg
- 德昌电机：15 N·m/kg

典型配置 （以宇树H1为例）：
- 膝关节/髋关节：M107电机，峰值扭矩360 N·m，扭矩密度189 N·m/kg
- 手臂关节：M80电机，峰值扭矩45 N·m，重量仅0.6kg
- 19个自由度，全电动驱动

4.2 灵巧手与精密执行

灵巧手是空心杯电机的核心应用场景。特斯拉Optimus每只灵巧手配备6个空心杯电机，单台Optimus的微型电机价值约1万元。

核心技术指标 ：
- 外径：4-16mm
- 转速：3万-15万转/分钟
- 响应时间：1-2.5ms
- 定位精度：±0.008-±0.01mm

4.3 工业与协作机器人

• SCARA机器人：高速分拣（200件/分钟），定位误差±0.05mm
• 六轴协作臂：重复定位精度±0.02mm，转矩脉动<0.5%
• 精密装配：微米级操作，力矩波动<1.5%

4.4 医疗与特种机器人

• 手术机器人：无抖动、高精度、低噪音，满足微米级操作
• 康复外骨骼：膝关节驱动厚度<50mm，适配人体工程学
• 防爆机器人：Ex d IIB T4级防爆电机，全封闭+耐腐蚀涂层

五、产业格局：国产化率超90%的硬核赛道

5.1 全球市场概况

• 2026年Q1全球无刷直流电机市场规模：134.3亿美元
• 中国市场：60.4亿美元，占全球45%
• 人形机器人带来无框力矩电机增量：2024年0.16亿→2030年163亿

5.2 国内重点企业

方正电机 ：空心杯电机最高转速15万转/分，功率密度较行业提升40%，产能规划480万台/年

卧龙电驱 ：工业电机龙头，无框力矩电机扭矩密度102.85 N·m/kg，谐波磁场电机功率密度10kW/kg

步科股份 ：国内无框力矩电机龙头，第三代无框灌封工艺，2023年出货约1.4万台

雷赛智能 ：FM1无框电机+微型驱动器，转矩密度比同行高15%，功率密度高20%

兆威机电 ：4mm超微型空心杯电机，已进入特斯拉、华为供应链

江苏雷利 ：全球微电机龙头，年产量1亿台以上，空心杯电机功率密度46W/kg

5.3 核心部件国产化

• 关节电机国产化率：>90%
• 力传感器、关节模组国产化率：>90%
• 整机成本较国外同类产品降低50%以上
• 通用关节模组价格下探至1500-3000元

六、技术趋势：2026-2028年的三大突破方向

6.1 一体化集成

"电机+减速器+驱动控制器+编码器"四合一关节执行器模组成为行业主流，端侧定位精度提升至±10角秒以内。

轴向磁通电机的独特优势 ：扁平化定子与减速器波发生器在同一轴向空间实现高度集成，打破传统分体式技术路线的空间限制。

6.2 散热与材料双重突破

散热 ：从壳体冷却走向绕组直冷，油浸式+毛细血管嵌入式液冷成为高性能标配。

材料 ：
- 高剩磁N55及以上牌号钕铁硼永磁体
- 耐高温钐钴永磁体（200℃工作温度）
- PEEK工程塑料减速器（减重70%）
- SMC软磁复合材料定子（材料用量减50%）
- 碳纤维转子（减重+提升转速）

6.3 智能化控制

无感FOC控制 ：低速位置控制精度突破0.1°，无需额外编码器，大幅降低整机成本。

POEW绕组策略 ：并联开路绕组（Parallel Open-End Winding），最大速度提升3.5倍，在不改变转子/定子结构的前提下，突破高扭矩密度电机的速度瓶颈。

智能自整定 ：特斯拉Optimus约40个驱动器无需逐个调节，伺服驱动器智能自整定能力让机器人运动更流畅。

七、结语：从"能走"到"善跑"的系统性胜利

高功率密度直流无刷同步电机的进步，不是单一技术的突破，而是一场涉及动力、散热、材料、集成和控制的系统工程革命。

扁线电机和轴向磁通电机 提供了更紧凑、更强大的动力源； PEEK材料减速器 在传递力量时大幅降低自身重量； 嵌入式液冷系统 确保强力系统在长时间、高负荷下不会过热宕机； 碳纤维机身和拓扑优化结构 从整体上减轻负重，让每一份扭矩都更能转化为敏捷的运动。

这场技术跃迁的标志，就是机器人从实验室的蹒跚学步，真正站上了马拉松的起跑线——2026年半马50分26秒的成绩，已经超越了人类世界纪录。

下一次当你看到机器人流畅奔跑时，你会知道，那不仅是算法的胜利，更是其体内一场关于力量、散热与重量的精密工程革命。
