电机转子温升实测方法

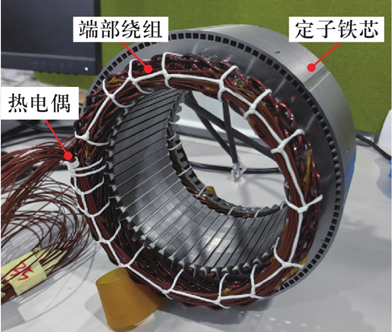

电机温升测试是电驱动开发中的重要测试项，温升测试的核心就是防退磁、防结构失效、做冷却优化、确保系统耐久，是电驱研发和台架试验必不可少的关键测试。定子温升的测试方法和手段都比较常规，转子温升的测试方法、传感器布置等都有特殊处理手段，本文重点探讨一下转子温升的测试方案。

一、核心难点

    电机工作的时候，定子静止不动的，很方便布置热电偶；但电机转子是高速旋转的，所以不能像定子那样直接埋线。那么，转子的温升测试怎么实施呢？

    行业有4种成熟的测试方案：红外非接触、滑环引线、无线测温、损耗反演计算。

方案 1：红外测温

    原理：利用红外测温仪 / 红外热像仪，透过电机端盖测温孔、观察窗，对准转子表面、磁体外圆、鼠笼端环辐射测温。这是一种非接触测试温度的方法，不需要布线，不影响转子旋转。

传感器布置

1. 在电机端盖开 φ10～φ20 测温通孔，加装耐高温透明玻璃防尘；

2. 红外镜头固定在台架支架上，通过耐高温正对转子外圆；
3. 对准位置：转子中段、靠近磁体位置、鼠笼端环三处可选；
4. 设置发射率：钕铁硼 / 硅钢片一般设 0.85～0.95。

优缺点：

✅不用布线、不干涉旋转、安装简单

❌测的是表面温度，不是磁体内部；受风道、油污、辐射率影响，不适用于油冷电机

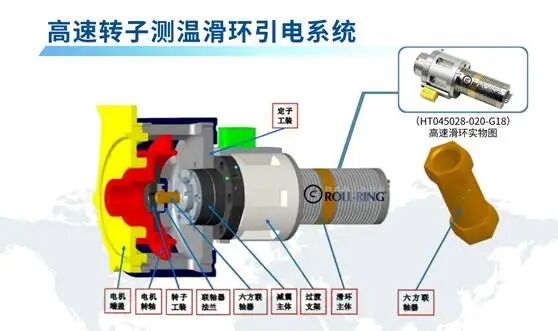

方案 2：滑环 + 预埋热电偶

    原理：转子内部预埋热电偶，引线走到转轴内孔，通过高速滑环把旋转端信号转到静止端，接测温巡检仪。

传感器布置步骤

1. 转子生产阶段预埋

• 永磁体与铁芯夹层、磁体中部、转子轭部埋     K 型超细热电偶；
• 引线沿转子轴向开槽走线，进入转轴中心通孔；

2. 转轴末端装高速绝缘滑环（支持几千转）；
3. 滑环静止侧出线，接入多路温度记录仪；
4. 做动平衡：埋线后必须重新动平衡，避免高速振动。

适用场景：精度高，常用在新品研发、磁体温升极限标定、退磁校核试验等场景。

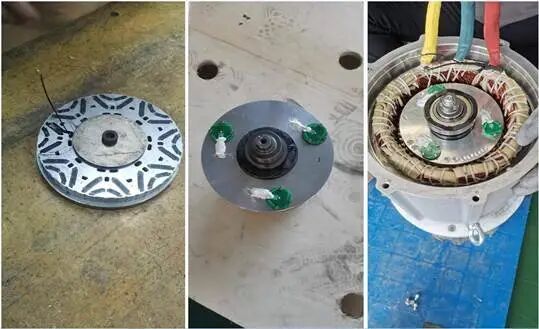

方案 3：转子无线测温

    原理：转子上贴无线温度传感模块（磁吸 / 粘贴式，电池供电或感应取电），随转子同转，无线射频把温度发到静止接收器。

布置方式

1. 把微型无线测温模块粘贴在转子端环 / 转子压板表面；
2. 模块耐温 125℃/150℃级，自带电池可连续工作几十小时；
3. 静止侧放接收天线，就近固定在机壳上；
4. 上位机直接实时输出转子温度曲线。

优点：不用开孔、不用滑环、布线零难度；

适用场景：耐久台架、研发标定

方案 4：损耗反演 + 热仿真推算（无传感器间接测温）

    原理：实测电机总损耗、铜损、铁损、机械损耗，代入电机热网络模型 LPTN，通过定子温度、冷却液温度反推转子平均温度。

    适用场景：没法开孔、不能拆机的情况，如整车实车工况下的转子温升评估

三、工程标准测点布置

1. 永磁同步电机转子必测点位

• 永磁体表面 / 夹层

• 转子轭部

• 转子前后端压板




2. 安装注意事项（旋转工况关键）

• 所有引线不能外露贴转子外圆，这样会造成引线甩断、刮擦机壳；
• 预埋线必须走转轴内孔，并做绝缘加固；
• 高速转子测温后必须复测动平衡；
• 红外测温要避开冷却风直吹，否则读数偏低。



四、快速选型建议

• 工厂量产抽检、简单台架：红外测温
• 研发标定、要磁体真实内部温度：滑环 + 预埋热电偶
• 不想开孔、不想改结构：转子无线测温
