机器人设计中轴与轴承的配合公差怎么选？

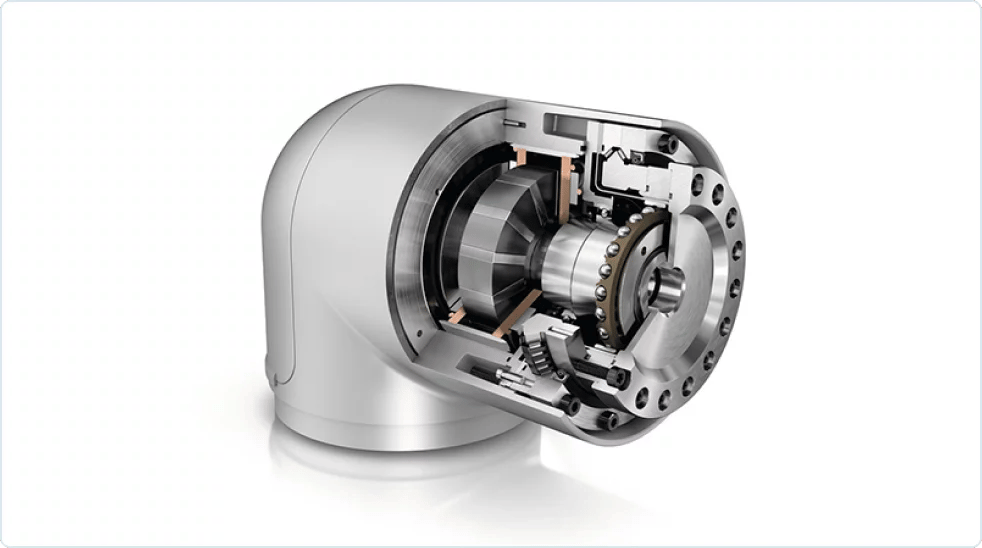

在机器人关节设计中，轴与轴承的配合公差直接决定了关节的运动精度、刚性、寿命以及长期运行的稳定性。配合选择不当，轻则导致关节在运行中产生额外振动和噪声，重则引发轴承提前失效，造成整个关节甚至整机的故障。

十余年项目经历中，因配合公差设计失误导致的问题不在少数。本文结合行业标准与工程实践，梳理轴与轴承配合设计的核心逻辑，供设计师参考。

一、配合基础：三种配合类型的选择逻辑

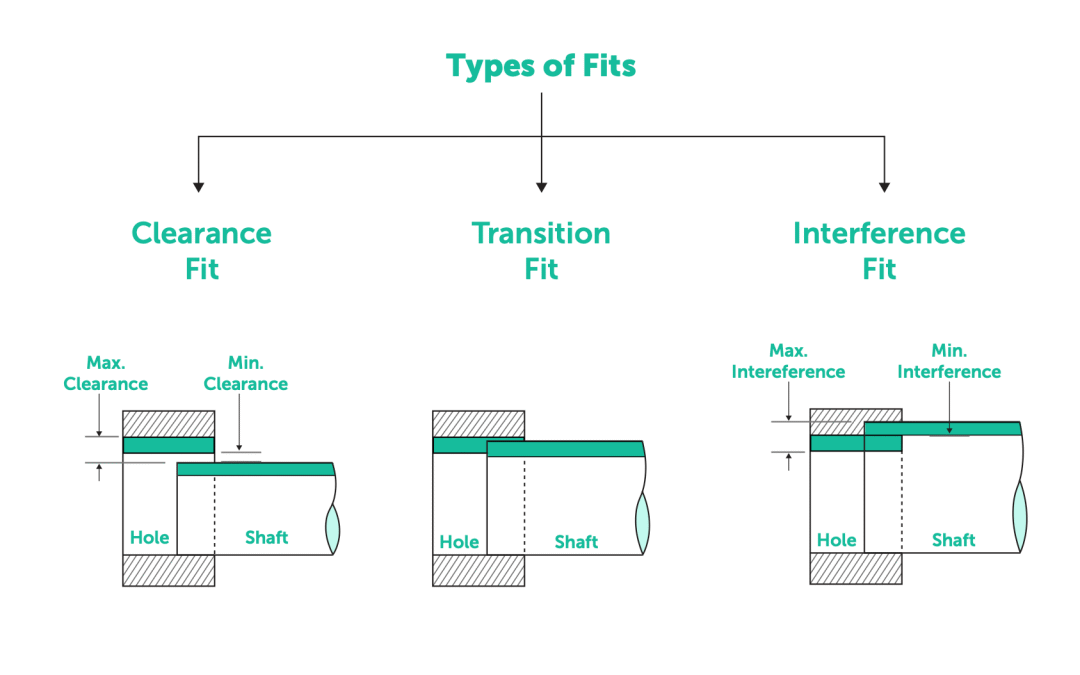

轴与轴承之间的配合关系分为三类：间隙配合、过渡配合和过盈配合。理解这三类配合的物理本质，是做出正确设计决策的基础。

间隙配合指轴径始终小于轴承孔径，两者之间存在间隙。即使在最不利的极端尺寸下（轴最大、孔最小），轴仍能自由转动。在机器人关节中，这种配合适用于需要轴在轴承内相对运动的场景，如采用间隙配合的旋转轴定位。

过盈配合则相反，轴径在所有情况下均大于轴承孔径，两者始终处于压紧状态。过盈配合消除了轴与轴承之间的任何相对运动可能性，常用于轴承内圈与轴的固定——轴承内圈需要与轴同步旋转，配合必须绝对可靠。

过渡配合介于两者之间。在极端尺寸组合下，可能出现间隙，也可能出现过盈，具体取决于实际加工尺寸。这种配合在实际应用中需要特别关注工艺一致性。

二、轴承的基准制：为什么内圈配轴用基孔制

滚动轴承作为标准件，其公差带已经由轴承制造商按照ISO和GB标准预先确定。在配合设计中，必须遵循这一基准。

轴承内圈与轴的配合采用基孔制。这是因为轴承内圈是薄壁零件，内径公差带的上极限偏差为0（而非下极限为0），这是轴承标准中的特殊规定。原因在于：轴承内圈需要随轴一起旋转，若采用标准基孔制（下极限为0），形成的配合要么偏松（间隙过大）要么偏紧（过盈过大），无法满足滚动轴承对配合可靠性的要求。

轴承外圈与壳体孔的配合采用基轴制。外圈公差带同样经过特殊设计，轴承外圈安装在静止的壳体中，不随轴转动，外圈承受的是定向负荷而非旋转负荷。

设计人员在图纸标注时，只需标注轴的公差带（内圈配合）或孔的公差带（外圈配合），轴承本身的公差带已在标准中隐含，无需单独标注。

三、轴与轴承内圈的配合选择：k6、m6、n6的实际应用

在机器人关节设计中，轴与轴承内圈的配合是最关键的设计节点。常用的配合等级包括k6、m6、n6，均属于过渡配合到过盈配合的范畴。

k6配合适用于一般工况。当轴承承受的径向负荷相对稳定（当量径向动载荷P与额定动载荷C的比值在0.07以下为轻载荷，0.07到0.15之间为正常载荷），且转速中等时，k6是稳妥的选择。k6的特点是过盈量较小，在保证轴承内圈与轴同步旋转的同时，便于拆卸和维护。

m6配合适用于负荷较大或需要更高可靠性的场景。当P/C比值超过0.15（重载荷工况），或轴需要传递更大扭矩时，m6提供的更大过盈量能够确保轴承内圈与轴之间不会发生任何微滑移。微滑移在长期运行中会引发轴承内圈磨损，是关节精度衰减的常见原因。

n6配合通常用于高刚性要求的关节。当关节需要极高的定位精度和刚性时，n6配合的较大过盈量能够最大化轴承系统的刚性，但代价是拆卸困难。若关节需要频繁维护，应谨慎选择n6。

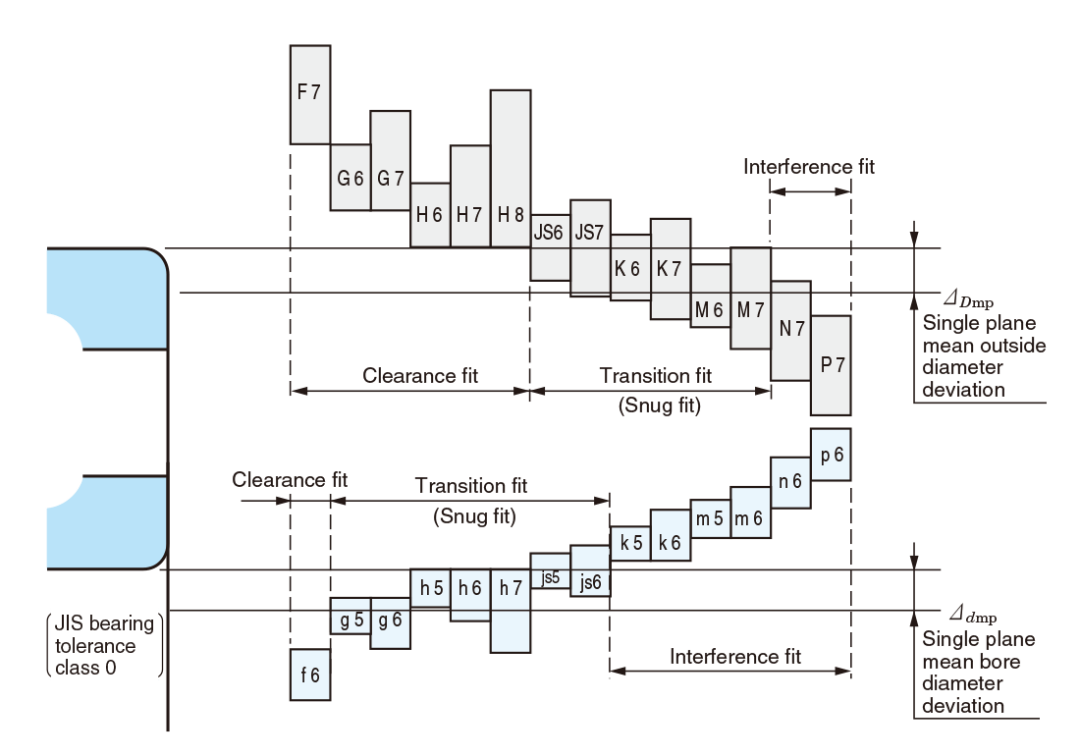

需要特别注意的是，在ISO 286标准中，轴承内圈与轴的配合性质发生了变化：在普通基孔制中属于过渡配合的公差代号（如k、m、n），在与轴承内圈配合时，实际配合效果会偏向过盈。这是因为轴承内圈的上极限偏差为0，导致k6、m6、n6的配合性质整体向过盈方向偏移。

四、壳体孔与轴承外圈的配合选择

轴承外圈与壳体孔的配合相对灵活，常用的配合等级包括H6、H7、J7、K7等。配合的选择主要取决于外圈的负荷状态和工作条件。

H6配合用于外圈需要相对壳体微动的情况。当关节运行中可能存在热膨胀，或需要定期调整轴承位置时，H6的间隙配合能够提供足够的活动余量，同时保证外圈与壳体的同轴度。

K7配合适用于外圈承受较大负荷的情况。K7在H7的基础上增加了向内的偏移，提供了一定的过盈量，能够将外圈牢牢固定在壳体孔中，防止运行中外圈发生相对壳体的转动。

J7配合则是介于两者之间的过渡选择。当设计人员无法确定具体工况的负荷方向和大小，且希望保留一定调整余地时，J7是实用的折中选择。

对于高转速或高精度机器人关节，建议优先采用K6、K7等能够将外圈完全固定的配合，以保证关节在长期运行中保持稳定的位置精度。

五、轴承公差等级的选择：0、6、5、4、2级

滚动轴承按照尺寸精度和旋转精度分为五个等级：0级（最低）、6级、5级、4级、2级（最高）。等级越高，轴承的尺寸一致性和旋转精度越好，价格也相应更高。

普通工业机器人的关节设计，通常选用0级或6级轴承。这两个等级能够满足大多数工业机器人对关节精度的要求，且成本可控。0级轴承的公差带较宽，对配合尺寸的工艺要求相对宽松，适合大批量生产；6级轴承的精度更高，适合对关节精度有更高要求的应用。

精密机器人或检测机器人，可能需要选用5级甚至4级轴承。这些等级的轴承常用于精密机床主轴或测量仪器，转动精度极高，但相应地对轴和壳体的加工精度也提出更高要求。

选用高精度轴承时，轴的加工等级也应相应提高至IT5甚至更高。轴承精度与配合件精度必须匹配，否则高精度轴承的性能优势将被粗糙的配合面加工所抵消。

六、几何公差与表面粗糙度：不可忽视的配套要求

配合公差只是轴承系统精度要求的一部分。轴颈和壳体孔的几何形状误差（圆柱度、圆度）以及表面粗糙度，同样对关节性能产生重要影响。

轴颈圆柱度应控制在轴承公差等级的1/3到1/2范围内。对于0级或6级轴承，当轴颈尺寸公差为IT6时，圆柱度公差通常建议控制在0.003到0.005mm范围内。过大的圆柱度误差会导致轴承内圈受力不均，引发早期疲劳剥落。

轴肩圆跳动同样需要严格控制。轴肩是轴承轴向定位的基准面，其端面跳动直接影响轴承的安装位置精度。建议将轴肩端面跳动控制在0.008到0.015mm范围内，具体数值取决于轴承直径和精度要求。

表面粗糙度方面，轴颈与轴承内圈配合面的Ra值通常要求在0.4到0.8微米之间。过高的粗糙度会增大摩擦系数、降低配合强度；过低的粗糙度（研磨级别）则增加加工成本。壳体孔与外圈配合面的Ra值要求略低，通常在0.8到1.6微米之间即可。

七、预紧与间隙调整：关节刚性设计的关键

对于机器人关节而言，轴承的轴向预紧是一个不可回避的设计议题。适当的预紧能够消除轴承内部的游隙，提高关节刚性，减少运行中的振动和噪声。

预紧量的确定需要综合考虑轴承类型、预紧方式以及工作温度。角接触球轴承通常采用面对面或背靠背的配对安装方式，通过调节隔圈厚度来实现预紧。交叉滚子轴承则通过内部结构设计实现预紧。

预紧量过大会导致轴承摩擦力矩增加、发热加剧、寿命降低；预紧量不足则无法有效消除游隙，关节刚性不足。设计时应在两者之间寻找平衡点，建议通过样机测试验证预紧效果。

对于需要定期维护的关节，预紧结构的设计应便于现场调整。固定预紧（使用弹簧或隔圈维持恒定预紧力）比刚性预紧（通过加工保证固定预紧量）更易于维护。

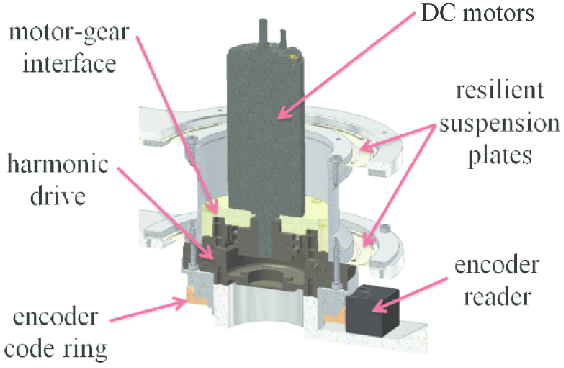

八、机器人关节的特殊工况考量

机器人关节的工作环境与普通机械有显著不同，设计中需要特别关注以下因素。

启停频繁：工业机器人关节每天启停次数可能达到上万次，远超普通机械。这要求配合设计能够承受频繁的加速度冲击，过盈配合的可靠性必须经过充分验证。

定位精度要求高：机器人关节的位置重复精度通常要求在0.01到0.05mm量级。配合的弹性变形会直接影响定位精度，过盈量设计应经过变形计算或有限元分析验证。

发热与热膨胀：关节电机和减速器产生的热量会导致轴和壳体温度上升，材料热膨胀可能改变配合状态。高温工况下，建议适当减小过盈量或增大间隙量，为热变形预留空间。

空间受限：机器人关节追求紧凑设计，轴承布置空间有限。设计师需要在有限的轴向空间内同时满足轴向定位、预紧调整和密封安装的要求，这对公差分配的合理性提出更高挑战。

九、典型配合方案参考

结合行业经验与标准规范，以下是几组经过验证的机器人关节配合方案，可作为设计初期的参考。

上述方案为经验性参考，具体设计仍需根据实际工况负荷、转速、温度条件进行核算和调整。特别是对于RV减速机输出端或谐波减速机柔性轴承等特殊结构，应遵循减速机制造商提供的配合建议。

十、装配与检验建议

设计完成的配合方案，最终需要通过装配和检验来验证其正确性。以下几点建议有助于提高装配质量。

装配前清洁：轴颈和壳体孔的配合面必须彻底清洁，任何残留的切屑或油污都会影响配合精度。

加热装配：过盈配合的轴承通常采用加热装配（油浴加热或感应加热），使轴承内圈膨胀后套入轴颈。这种方式能够避免敲击装配对轴承造成的损伤。

检验游隙：装配完成后，应检验轴承的径向游隙和轴向游隙是否在设计范围内。对于预紧轴承，还应测量摩擦力矩是否正常。

记录存档：关键关节的装配参数应形成记录，便于后期维护时参考。若维护中发现游隙异常增大，可通过对比历史数据判断是否需要调整配合方案。

结语

轴与轴承的配合公差设计，是机器人关节设计中最基础也最关键的环节之一。配合选择看似简单，实则涉及标准理解、材料知识、装配工艺和工况判断等多方面综合能力。

在实际项目中，建议将配合设计作为结构设计的重要组成部分，纳入设计评审流程。在样机阶段进行充分的配合验证，及时修正设计偏差，避免小问题演变为大批量生产后的质量隐患。

掌握配合设计的底层逻辑，理解标准规定的物理意义，才能在面对不同工况时做出恰当的判断，而非机械地套用表格。这是设计师从合格走向优秀的关键路径。
